Какими бывают системы пожарной сигнализации

Обязательным требованием к любому заведению, будь то промышленное предприятие, офисное помещение, отель или школа, является наличие противопожарной системы, без которой ни один объект нельзя ввести в эксплуатацию. Важную часть такой системы составляет пожарная сигнализация, монтаж которой должен проводиться профессионалами. В сегодняшней статье рассматриваются типы противопожарных систем оповещения, принципы их действия и другие особенности, которые необходимо учитывать, принимая решение о выборе.

Интересно: Как защитить банковскую карту от мошенников

Назначение пожарной сигнализации

Главным назначением системы противопожарной сигнализации является в случае возгорания подача сигнал, который может быть как визуальным, так и звуковым. Если речь идет о более совершенной системе, возможна передача сигнала на центральный пульт управления, а также непосредственный вызов пожарного расчета, что производится немедленно.

Любая система пожарной сигнализации может выполнять следующие функции:

• определять повышение температуры и наличие дыма в воздухе;

• оповещать людей, находящихся на объекте, о начавшемся пожаре. Оповещение осуществляется с помощью звукового сигнала или светового, что позволяет вовремя начать эвакуацию;

• передавать на главный пульт управления сигнал о возгорании на объекте;

• удалять дым из помещений путем включения вентиляции.

В то же время система пожарной сигнализации включает оборудование, которое позволяет тушить пожар без участия человека. Прежде всего это оросители и насос внутреннего трубопровода.

Конструкция

Наиболее простая система пожарной сигнализации ограничивается датчиками и устройствами, обеспечивающими питание. В более сложных вариантах систем присутствует периферийное оборудование, выполняющее разные функции.

Далее перечислим элементы, которые входят в состав системы пожарной сигнализации любого типа.

Приемно-контрольные устройства

В них сохраняются особые данные – сигналы, получаемые системой в процессе ее работы, возможно использование разных типов таких устройств:

• контрольные панели;

• отдельные приборы;

• центральные станции.

В любом случае наличие приемно контрольных приборов обязательно для системы пожарной сигнализации, в каком бы помещении ее ни устанавливали.

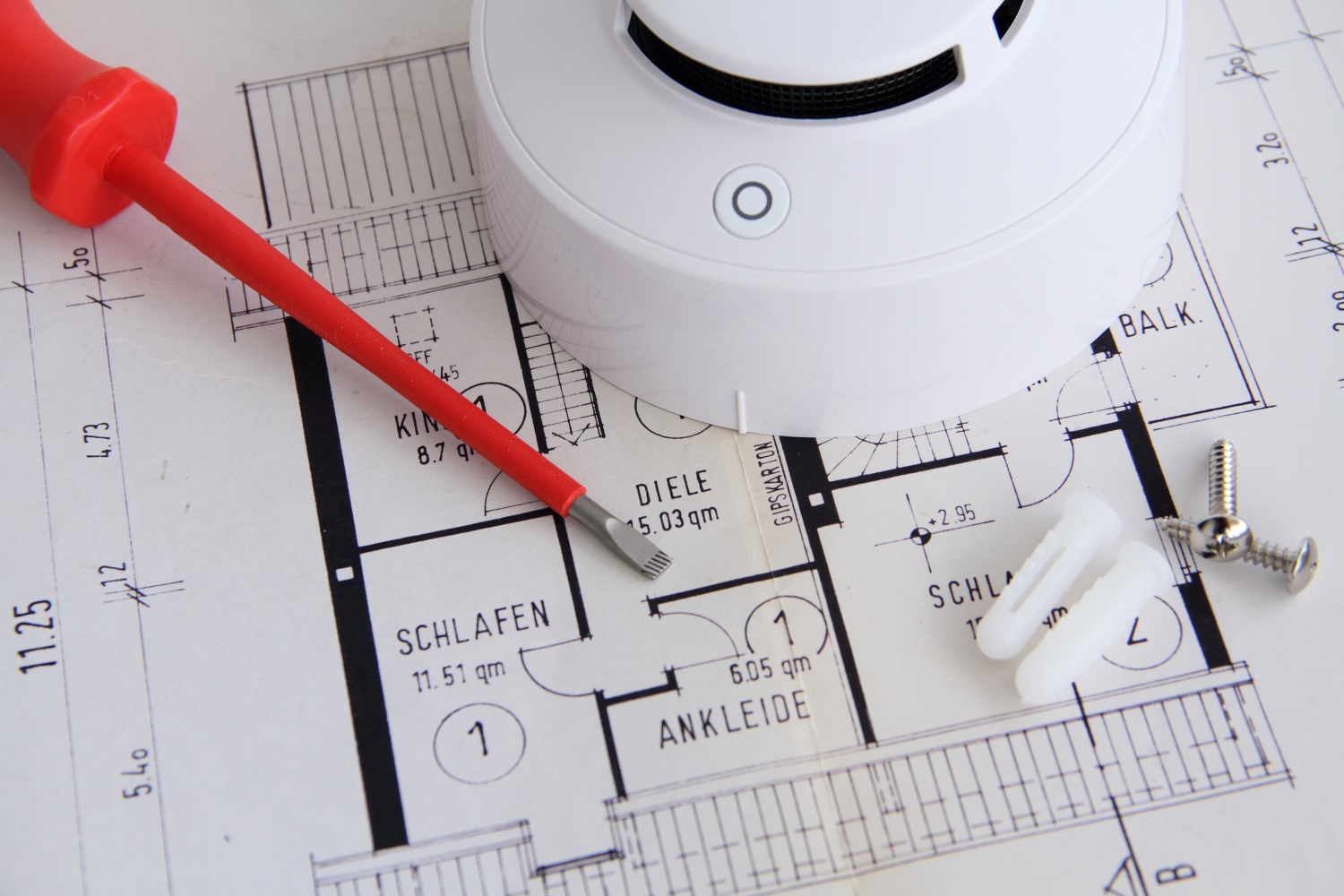

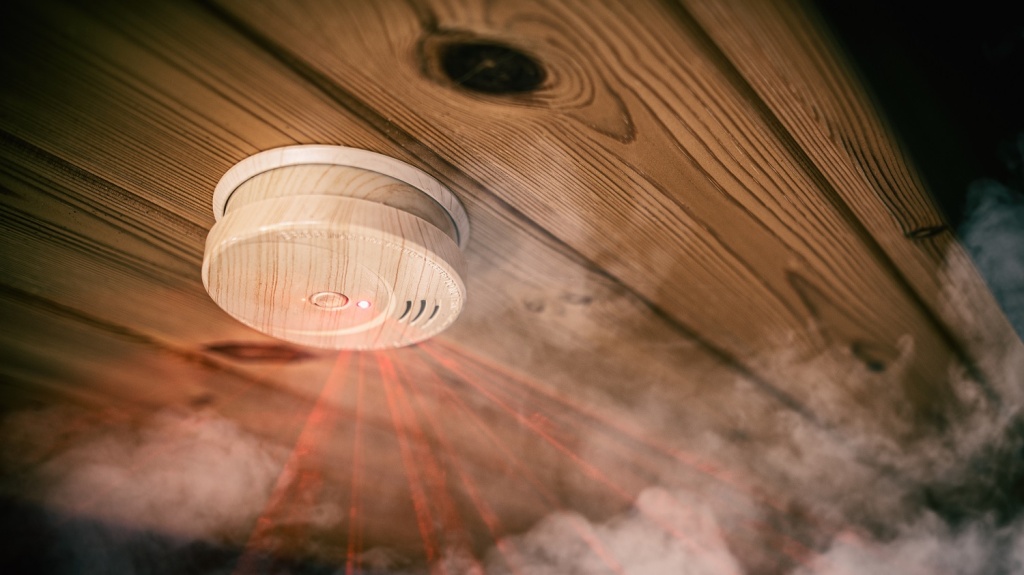

Датчики

Одним из обязательных элементов системы пожарной сигнализации являются датчики, иначе именуемые извещателями, они реагируют на различные показатели, которые могут свидетельствовать о начавшемся пожаре:

• наличие дыма в воздухе;

• изменение уровня освещенности;

• повышение температуры в помещении;

• изменившийся уровень ионизации воздуха;

• повреждение стекол;

Датчики подразделяются на активные и пассивные. Извещатели первого типа действуют на постоянной основе, сканируя помещение непрерывно, датчики второго вида реагируют на какие-либо изменения, например, на повысившуюся температуру.

Устройства питания

Как и любое оборудование, система пожарной сигнализации нуждается в постоянной подаче электроэнергии, что обеспечивается специальными устройствами. Как указывается в нормативных документах, источники электроэнергии должны обеспечивать питание на протяжении трех часов в режиме срабатывания и в течение суток в режиме ожидания.

Периферийные устройства

В зависимости от того, где именно предполагается устанавливать систему пожарной сигнализации, каковы особенности объекта, в состав ее могут включаться разнообразные дополнительные устройства:

• пульт управления;

• изоляционные модули;

• оповещатели;

• специальные устройства, подключающие неадресную линию;

• принтер для распечатки сообщений;

• модули выхода и входа.

Для добавления новых функций на панель управления применяется реле.

Основные виды пожарной сигнализации

Существуют разные типы систем пожарной сигнализации. Решение о выборе того или иного из них зависит от задач, которые приходится решать на конкретном объекте, от места установки и других обстоятельств.

Пороговая

Наиболее простой является пороговая система пожарной сигнализации. Ее основу составляют извещатели, расходящиеся от контрольной панели по принципу лучей. Датчики срабатывают, когда достигается пороговое значение температуры, задымленности или иных показателей. Это достаточно удобно для небольшого офиса или магазина.

Выделяется несколько типов пороговых систем.

• Трехпороговая. Срабатывает при возрастании сопротивления, выявленного датчиком. Происходит автоматическая активация оповещения; фиксируются три значения – обрыв, пожар, короткое замыкание.

• Четырехпороговая. Содержит две команды – неисправность и пожар, а извещатели снабжены внутренними блоками самодиагностики. Функционал более обширен в сравнении с предыдущим видом, но для крупных объектов не рекомендуется.

• Четырехпороговая с конфигурацией. Фиксирует сигналы с ряда датчиков сразу, но вероятность ложных срабатываний довольно велика. Во избежание таковых кабель для связи центрального блока с датчиками должен быть очень качественным.

Неудобство такой системы безопасности заключается в том, что для всех датчиков пороговые значения одинаковы. Для крупного объекта с большим количеством помещений, где условия могут различаться (например, для промышленного предприятия), пороговая система не подойдет.

Адресная

Отличительная особенность адресной системы пожарной сигнализации – отдельная идентификация каждого извещателя, что обеспечивает особый контроль каждой зоны объекта. Однако время срабатывания у них больше, чем у пороговых. Используются различные системы пожарной сигнализации адресного типа.

Адресно-аналоговая

Такой вид, как адресно-аналоговая система пожарной сигнализации, используется достаточно широко. Текущие значения, поступающие от датчиков, передаются на контрольный прибор. В ходе расчета, осуществляемого контроллером, они сопоставляются со статистической информацией. Надежность повышается за счет системы самодиагностики. Количество ложных срабатываний минимально.

Адресно-пороговая

Создание адресно-пороговых систем пожарной сигнализации было обусловлено потребностью оборудовать таковыми помещения с большой высотой потолков. Когда на высоком перекрытии устанавливают множество датчиков, обслуживание их представляет определенную трудность. Чтобы точно определить, где расположен сработавший или неисправный элемент, каждый из них снабжается собственным адресом. Главное отличие от пороговых систем заключается в выведении информации о срабатывании конкретных датчиков. Как правило, в состав подобных систем входят устройства, которые стоят достаточно дорого.

Принцип работы противопожарной сигнализации

К какому бы типу ни относилась система пожарной сигнализации, принцип ее работы в основе своей остается неизменным.

• Датчики сканируют пространство объекта, реагируя на определенные изменения.

• Полученные от них данные поступают в приемно-контрольные устройства, где подвергаются анализу.

• В зависимости от того, какая разновидность принимающего оборудования задействована в системе, приводится в действие система пожаротушения, вызов переадресуется на центральный пульт или включается оповещение.

Непрерывное действие системы безопасности обеспечивается за счет источника питания.

Виды датчиков в пожарных сигнализациях

В состав системы пожарной сигнализации могут входит разные типы извещателей:

• Тепловые датчики содержат теплочувствительные элементы, реагирующие на повышенную температуру.

• Газовые извещатели определяют наличие газа в помещении – как правило, угарного.

• Датчики пламени выявляют открытый огонь, их часто устанавливают на крупных промышленных предприятиях.

• Ручные извещатели – это самые простые датчики, для срабатывания их требуется ручная активация человеком, как правило, речь идет о кнопке, связанной с системой пожарной безопасности и с сиреной.

Существуют также комбинированные датчики, выполняющие все перечисленные функции, главная особенность такого оборудования – возможность гибкой настройки, и подобные извещатели наиболее точны.

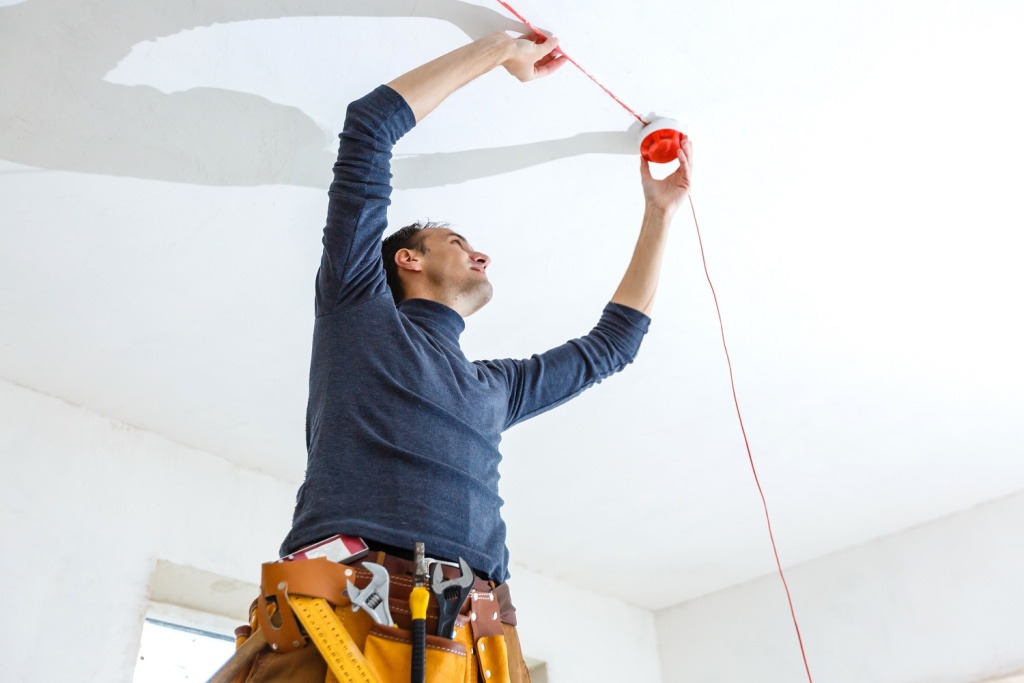

Чтобы система пожарной сигнализации работала исправно, ее монтаж и запуск должна производить надежная компания в полном соответствии с требованиями, изложенными в нормативных документах, и с учетом всех особенностей объекта.
